Introducción
El sistema hidroponico que utilizo esta basado en el método Kratky, el cual permite que cualquier hortaliza crezca en el sistema sin la necesidad de bombas que re-circulen el agua o la oxigenen ya que la planta comienza a absorber los nutrientes del agua, consumiendo el nivel de la misma logrando asi un espacio que le permita absorber el oxígeno del ambiente.

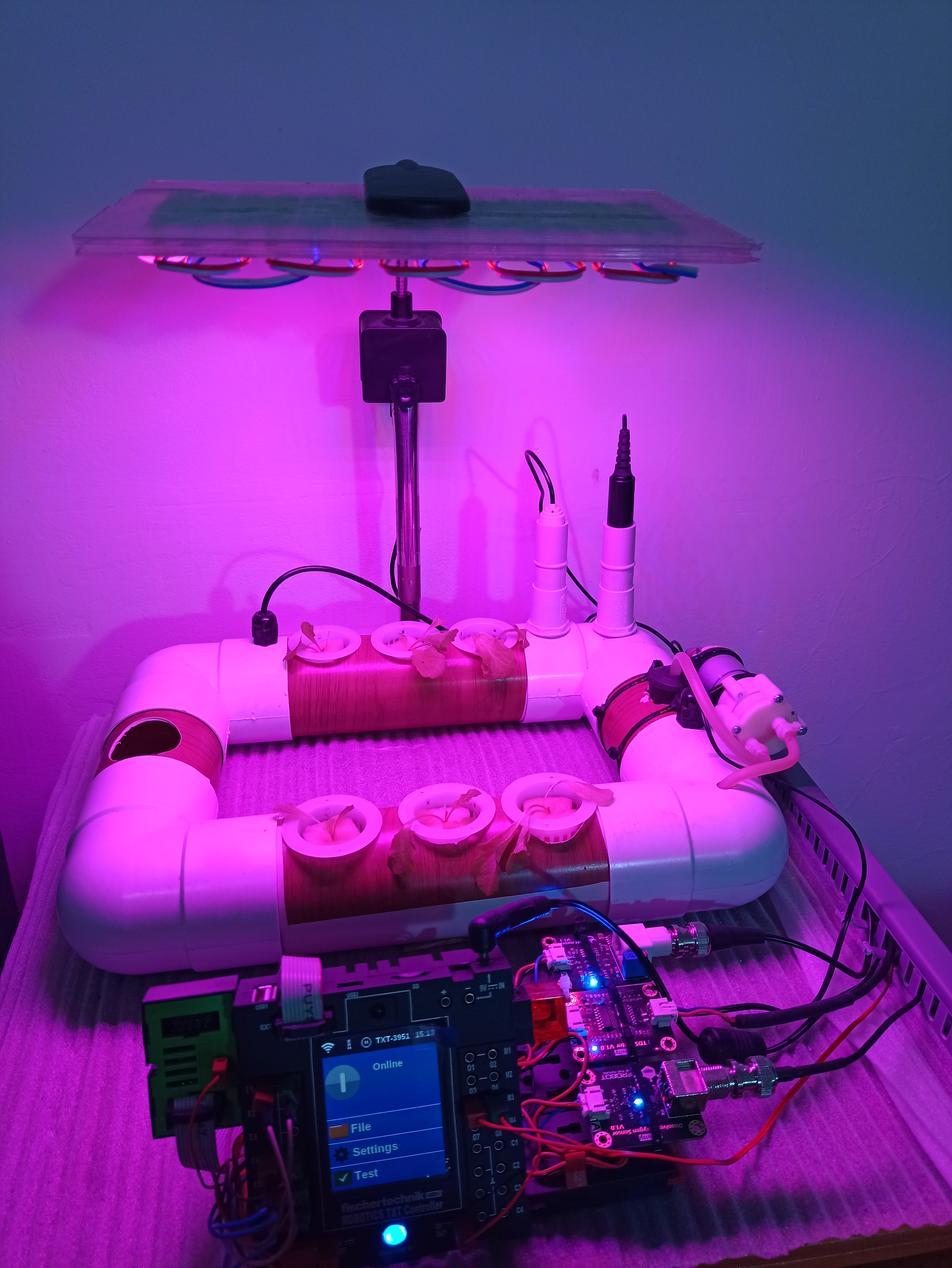

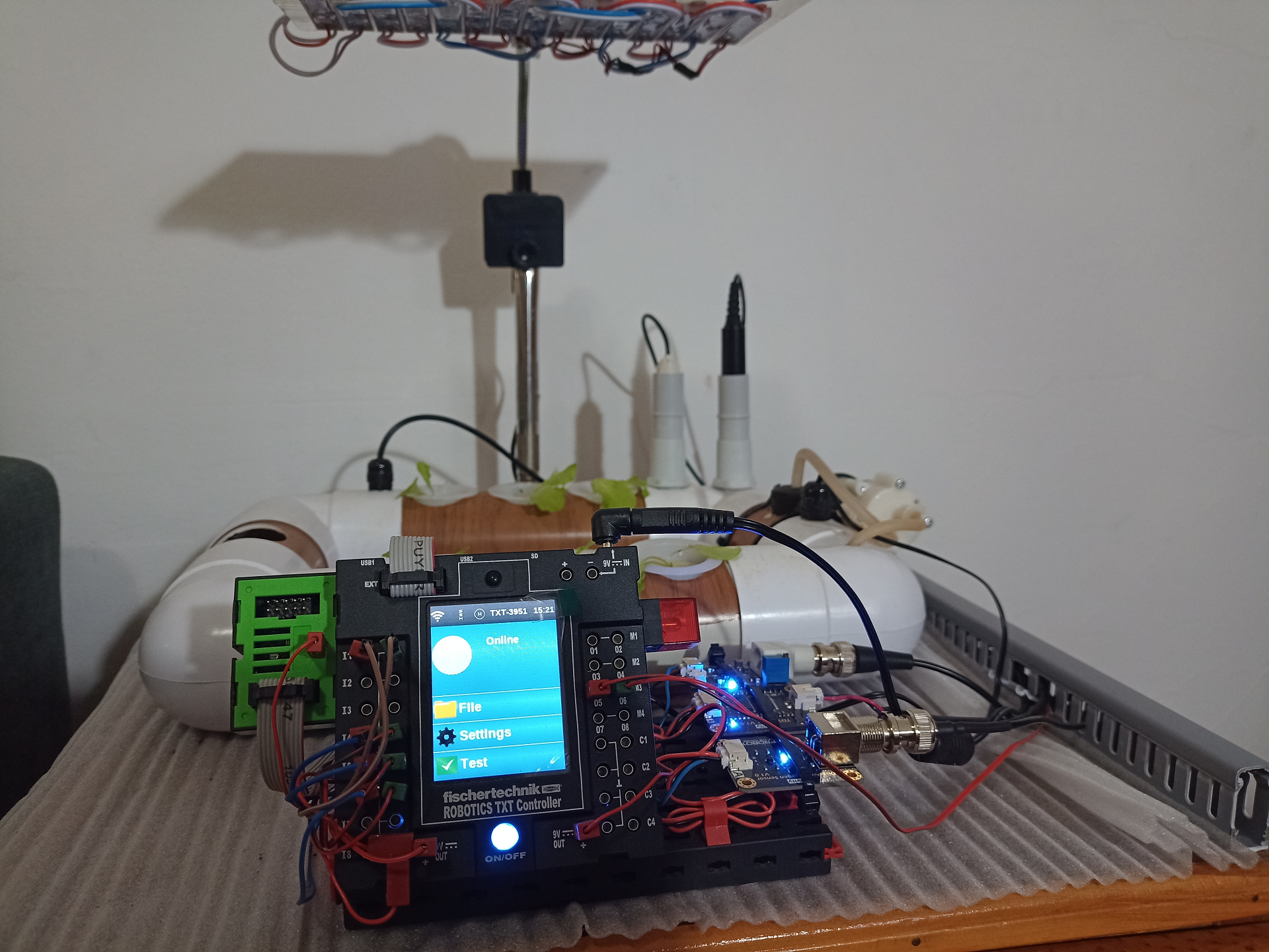

Con fines de simulación y práctica creé este prototipo incluyendo una bomba re-ciriculante y sensores para estudiar diversas técnicas hidropónicas mas de cerca.
Descripción

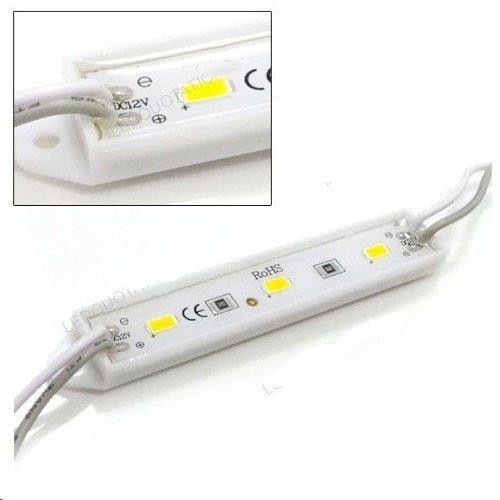

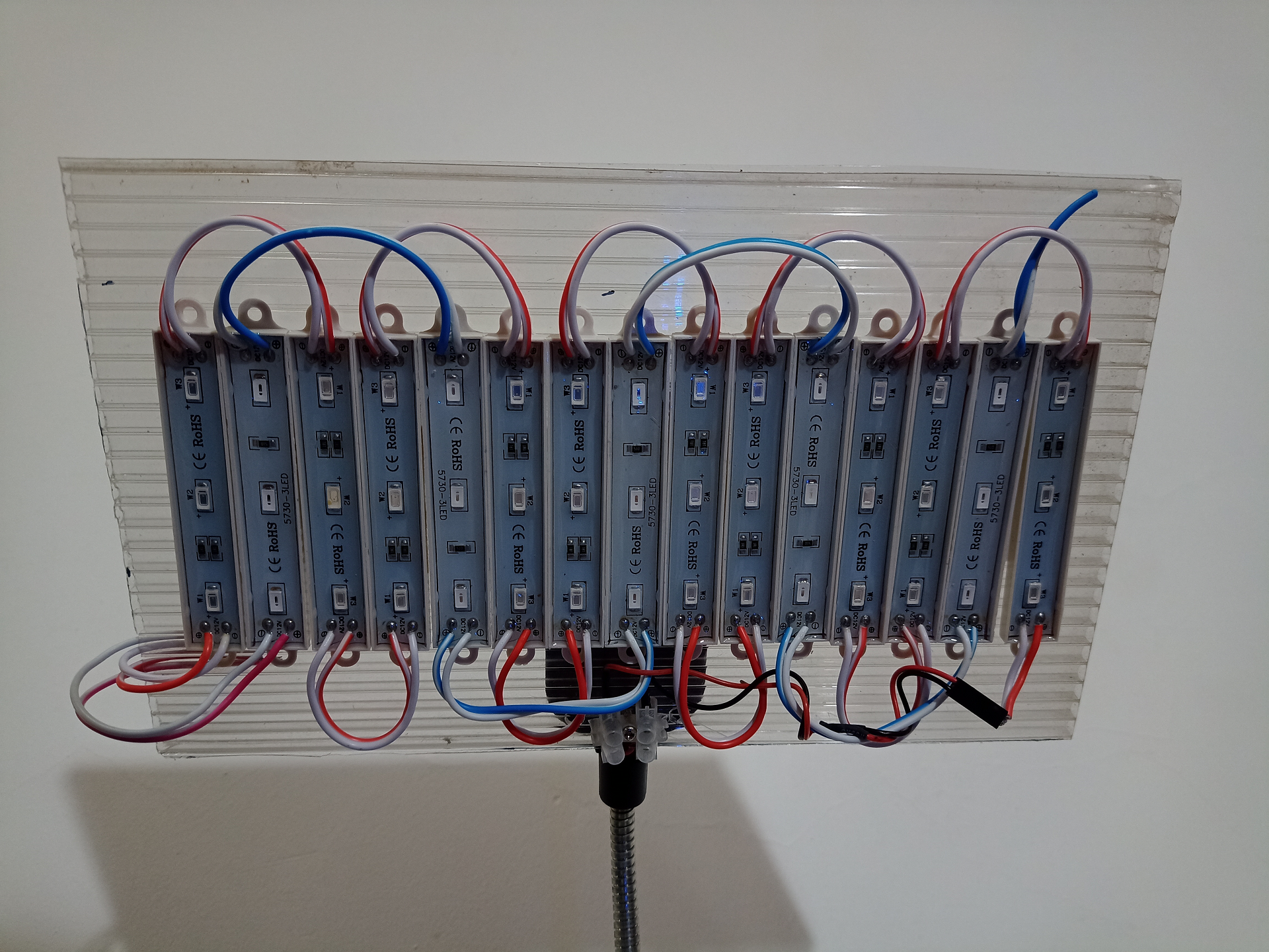

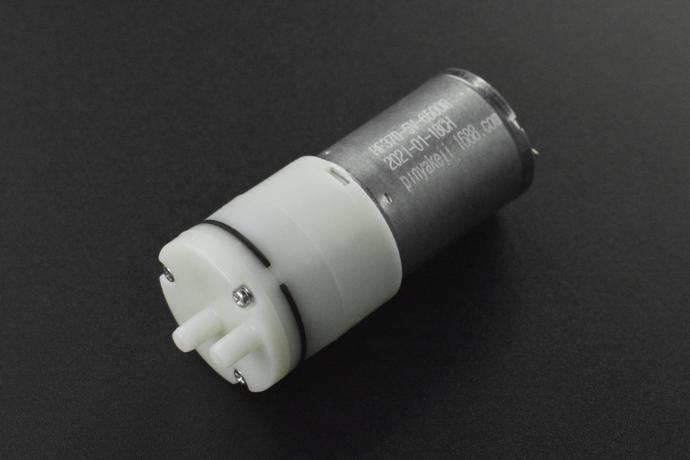

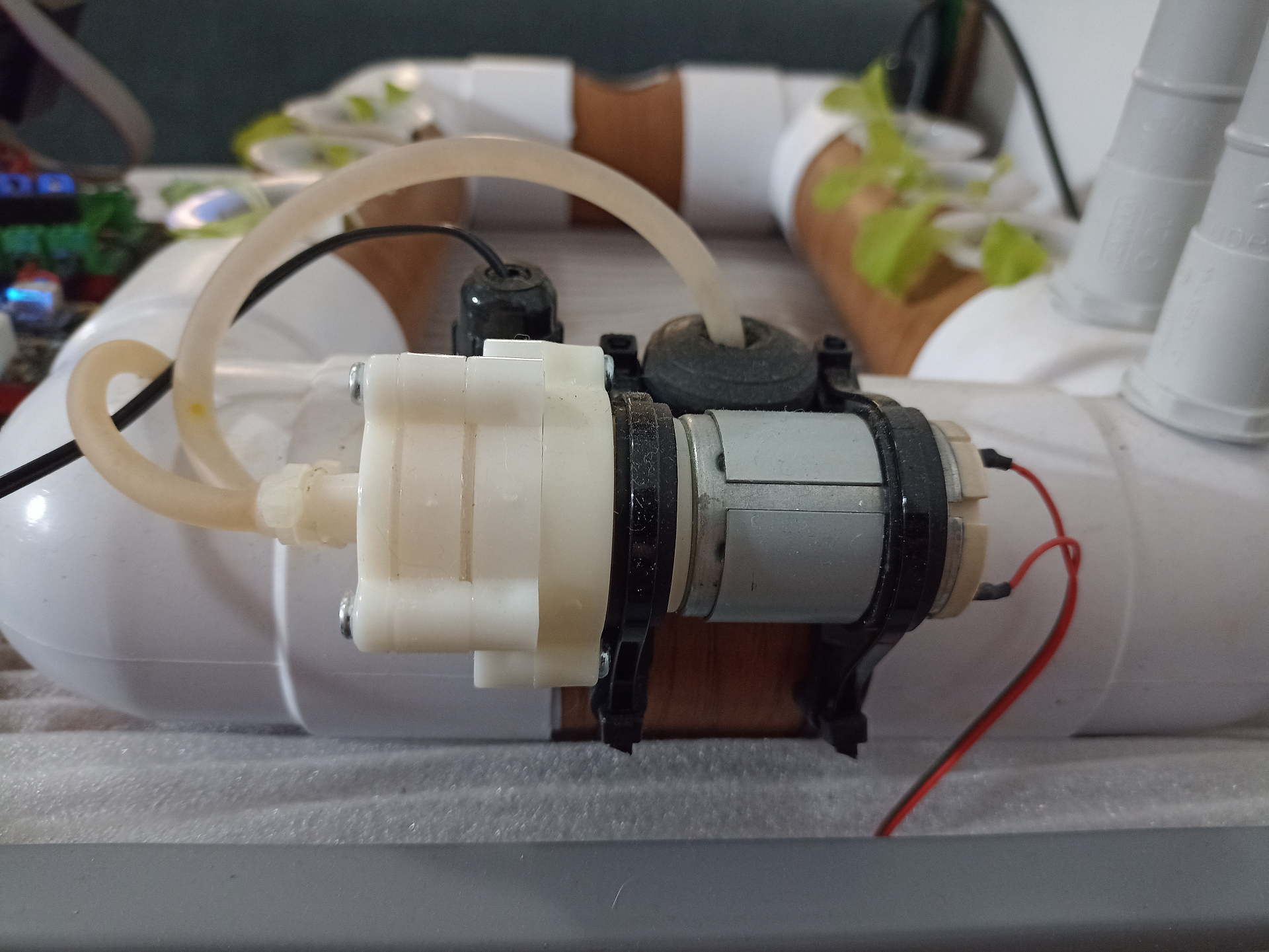

El prototipo permite automatizar el inicio y fin de la re-circulación del agua para distruibuir los nutrientes y permitir que todas las platas los absorban por igual mediante una bomba sumergible de 6v. Ademas cuenta con una lámpara con 15 LEDs (10 rojos 5 azules).

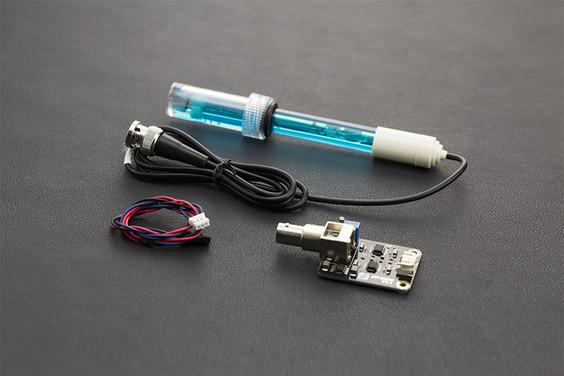

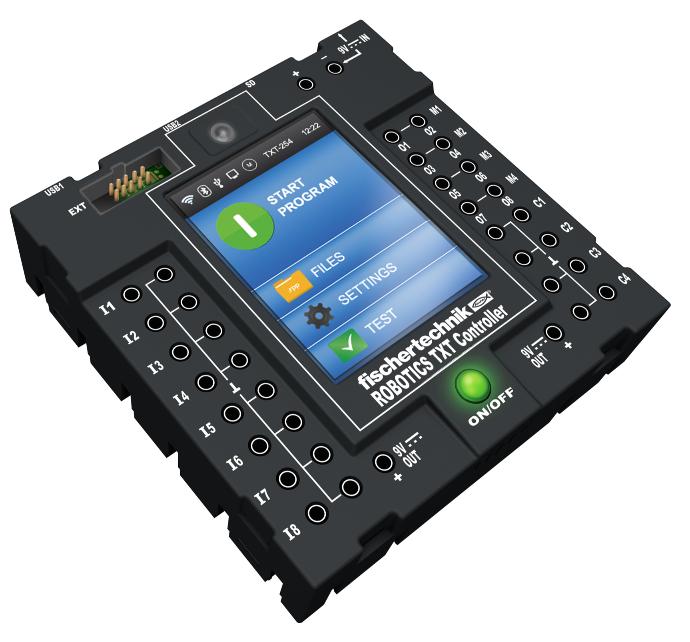

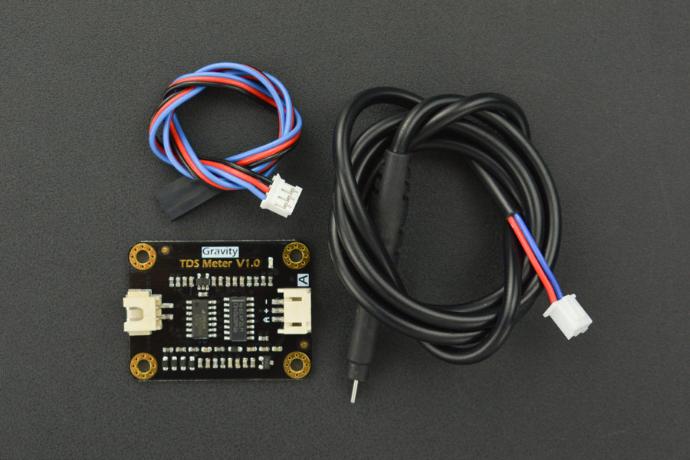

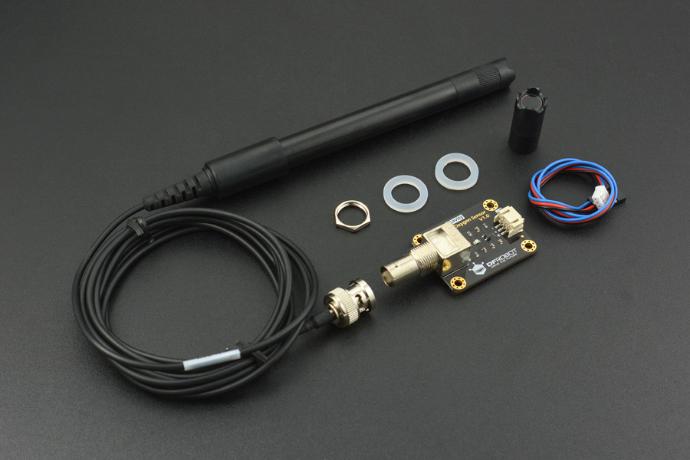

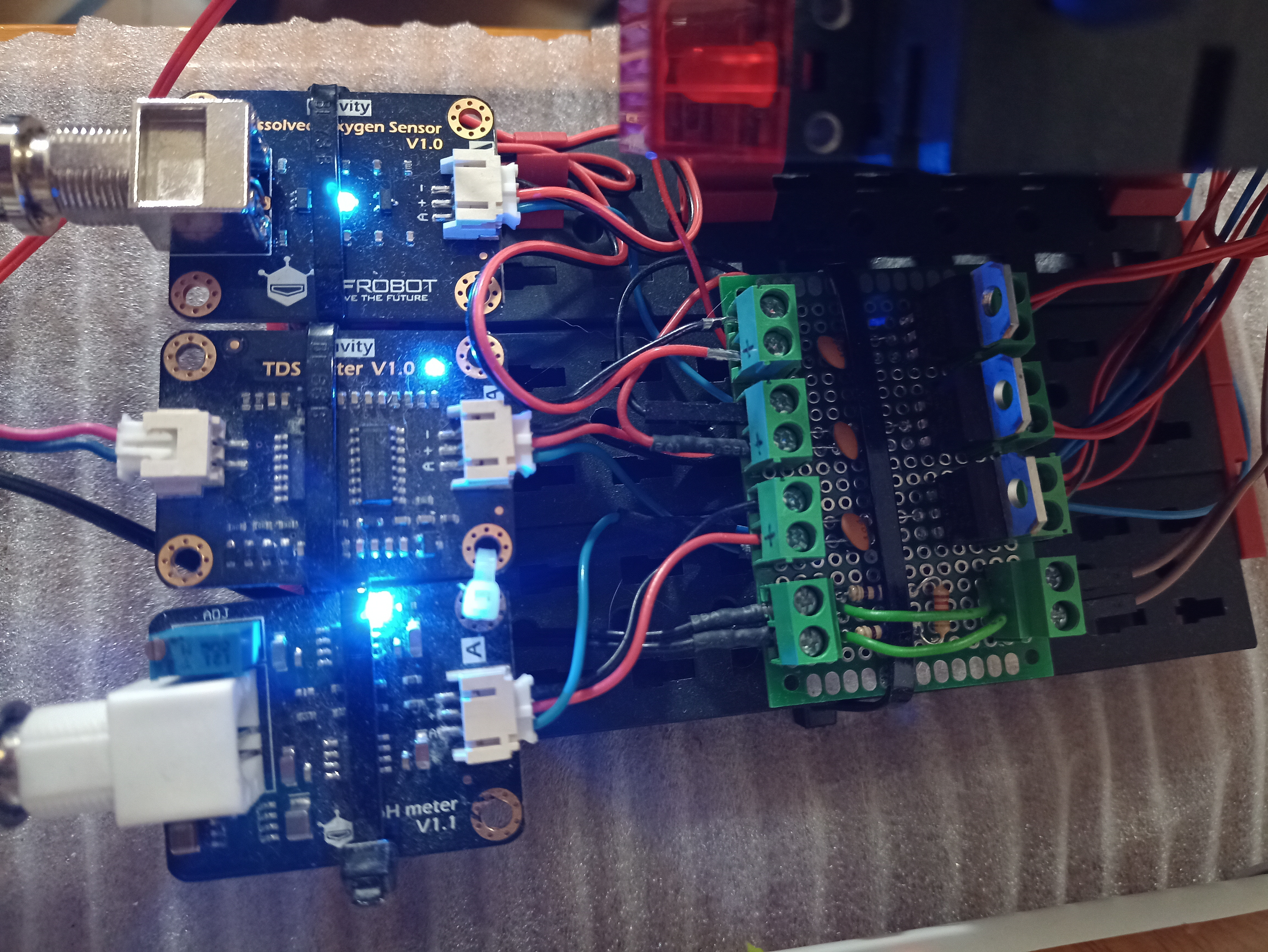

Para obtener información sobre la calidad del agua, mido sus parómetros (PH, TDS y OD) con sensores analógicos conectados a las entradas del Controlador TXT. La temperatura del agua se mide con una termo-resistencia NTC sumergible.
Materiales

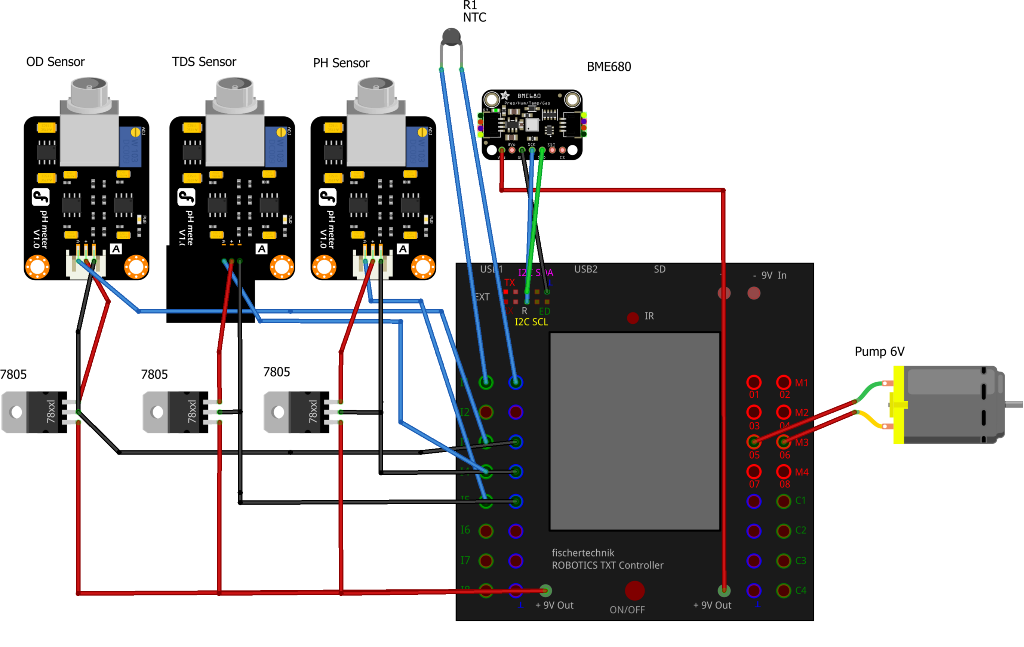

Diagrama
